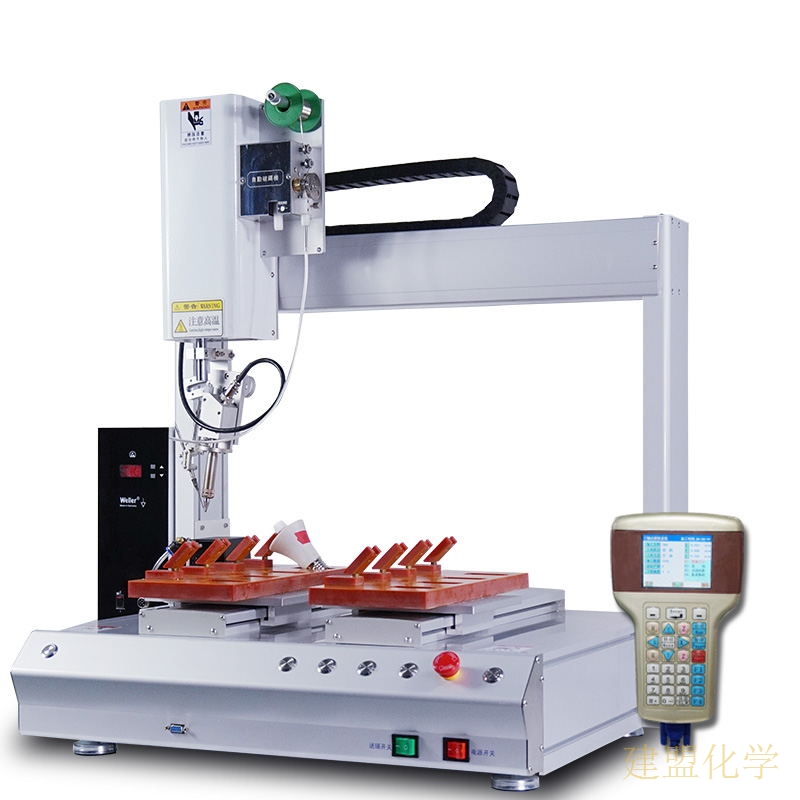

自動焊錫機

自動焊錫機也可以成為焊錫機器人，是一種焊錫焊接設備，所以除了機械手運動功能外，其主要還是要完成焊錫作業。國內市場品牌焊錫機器人已經成功應用于汽車電子、數碼、電子、電聲、LCD、線路板等生產行業 。

產品詳情

自動焊錫機設備介紹

自動焊錫機的核心部分是焊接系統。焊錫系統主要構成為自動送錫機構和溫控、發熱體、烙鐵頭。自動焊錫機是一種自動化的焊錫焊接設備，其主要是通過運用機械手運動功能來完成焊錫作業的。自動送錫系統：只需輕踩腳踏開關，錫線將自動的、定速、定量的伸到烙鐵頭溫度。采用手動數字式溫度設定一目了然，自動恒溫控制方式。

自動焊錫機設備操作視頻教程

1、簡單的編程方式，可以直接輸入焊點坐標，可示教再現焊點坐標位置，簡單操作示教盒，即可引導運動末端到達焊點位置；2、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動末端（烙鐵頭）的定位精度和重復精度；3、靈活多樣的焊錫方式，同時支持點焊和拖焊，全部工藝參數可由用戶自行設置，以適應各種高難度作業和微焊錫工藝；4、單雙Y軸可選擇，單雙焊錫頭可選擇，生產效率更高，速度更快，前工序放產品，后工序取產品，真正做到無人看管操作；5、使用進口WELLER溫度控制,能夠在較低溫下焊接,讓您的產品不會因?yàn)闇囟忍叨鴵p壞；6、穩定的WELLER系統能夠讓烙鐵頭所設定的溫度保持穩定,不會因?yàn)闊崃勘涣慵蚴荘C板吸走而需要等待烙鐵頭回溫,在自動化作業時才不會因?yàn)檫@種現象造成焊接質量不良；7、快速加溫迅速降溫，室溫至所設定的溫度300℃只需10秒，0.1秒內即可回溫(溫差10度內),溫度誤差為±1℃；8、高強度烙鐵頭多層鍍層耐高溫氧化；9、自動焊錫機廠家中有數百種以上的烙鐵頭形式,可針對客戶的需求設計各種不同的烙鐵頭；10、±0.02㎜的精度,在生產的過程中確保焊接位置的準確性。

自動焊錫機設備型號及技術參數

設備型號名稱	SETO-HX5331R五軸旋轉自動焊錫機
溫控系統	WELLER
發熱芯	WELLER
調溫范圍	0-500℃
溫度誤差	±2℃
行程范圍X/Y/Z/R(mm)	500/300/300/100/360度
最大負載	15kg
移動速度 (mm/sec)	0--500
分解能力	0.01 mm/Axis
重復精度	± 0.02 mm/ Axis
程序記錄模式	100組
顯示方式	LCD 教導盒
馬達系統	日本微步進級精密馬達
導軌	臺灣上銀
皮帶	意大利意拉泰同步帶
光電	德國歐姆龍
運動補間功能	3 axis
輸入電源	全電壓AC110V ~ 220V
外部控制接口	RS232
外形尺寸	530580650
本體重量	69 KG
